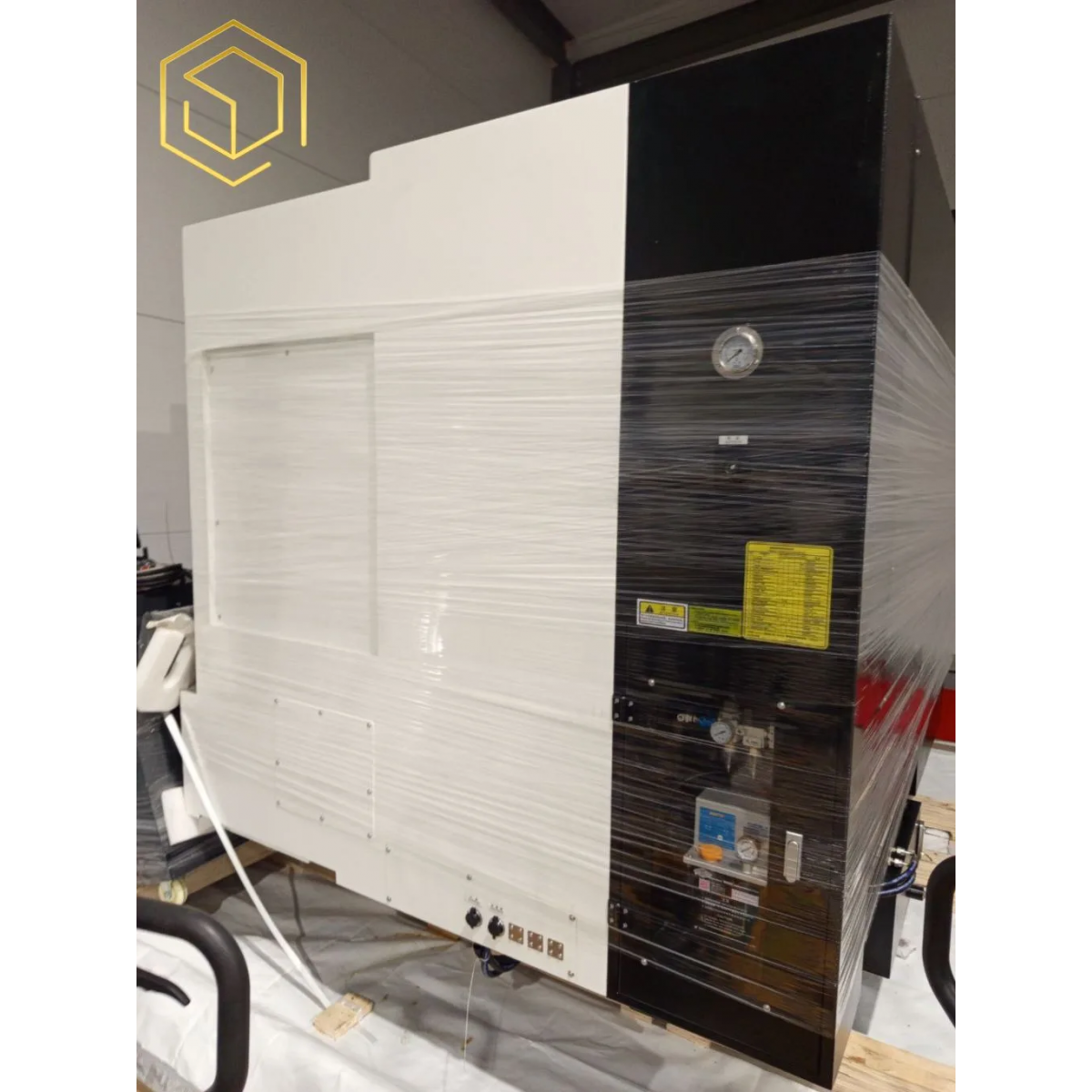

Токарно-фрезерный центр CXK-52Y

Основные характеристики:

• Ось Y: $\pm 45$ мм.

• Приводной инструмент: до $6000$ об/мин.

• Пропуск прутка: Ø52 мм.

• Длина обработки: 500 мм.

• Револьверная головка: 12 позиций.

• Точность позиционирования:

  • X: $0,003$ мм;

  • Z: $0,005$ мм.

• Шероховатость: Ra $0,4–0,8$.

• Точность обработки: IT6–IT7.

• Мощность шпинделя: 11 кВт.

• Частота вращения шпинделя: $4000$ об/мин.

Конструкция:

• станина HT300, двойная закалка;

• направляющие и ШВП HIWIN (Тайвань);

• подшипники NSK/FAG (класс P4);

• гидропатрон A2‑8;

• задняя бабка МТ5 с ходом 500 мм.

Система управления:

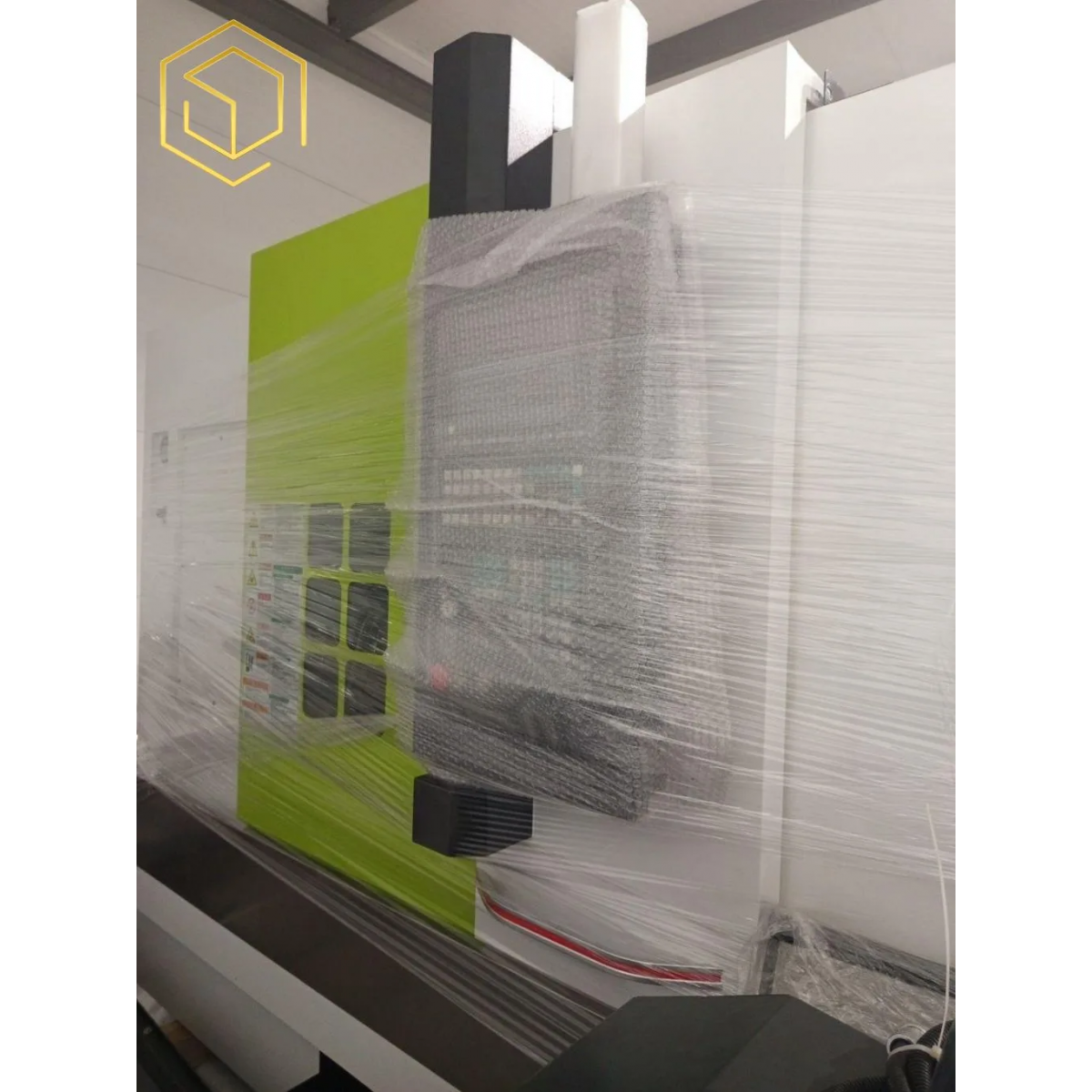

• ЧПУ: Syntec 22TB (10,4″ экран, EtherCAT, русифицированный интерфейс);

• сервоприводы: Syntec.

Комплектация:

• станок;

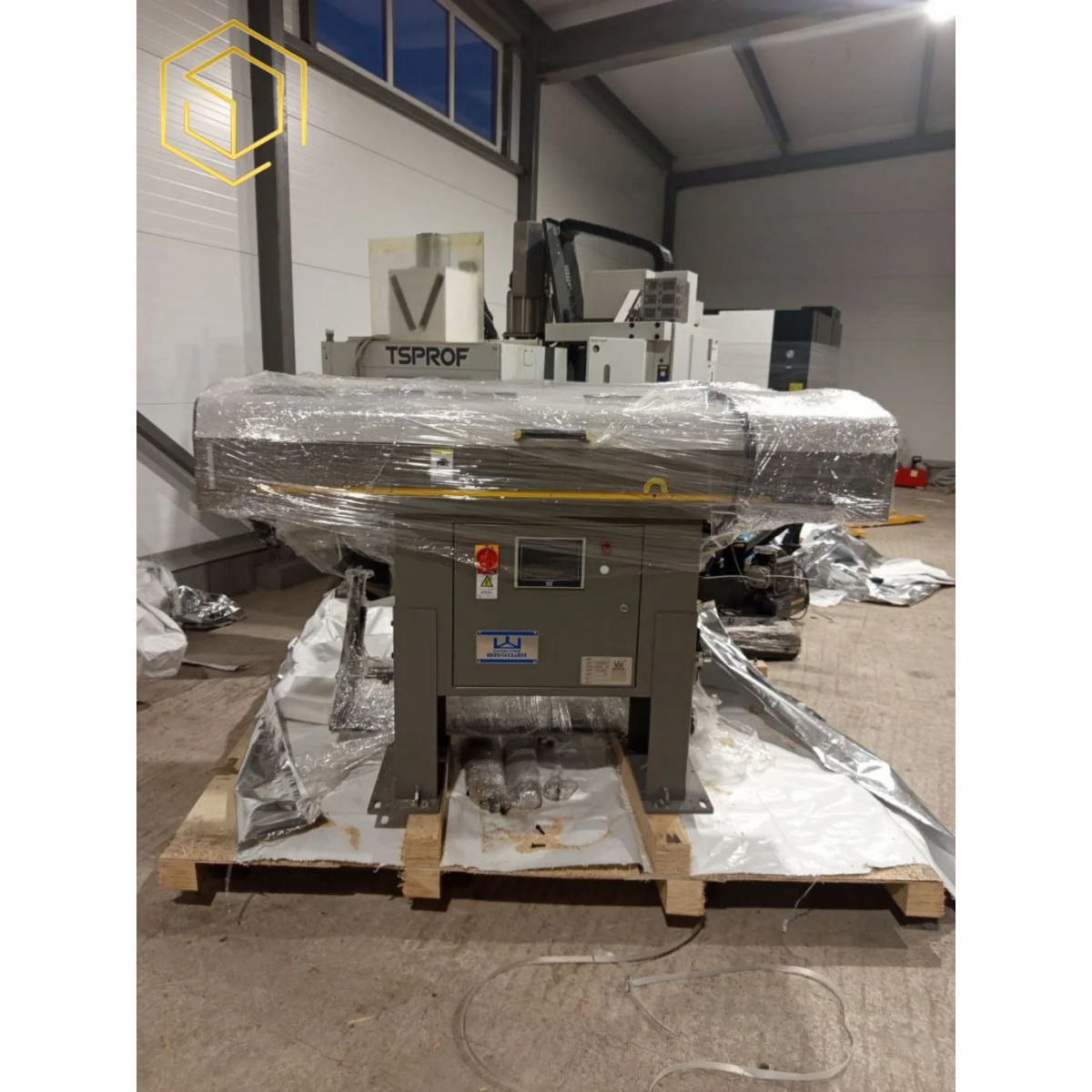

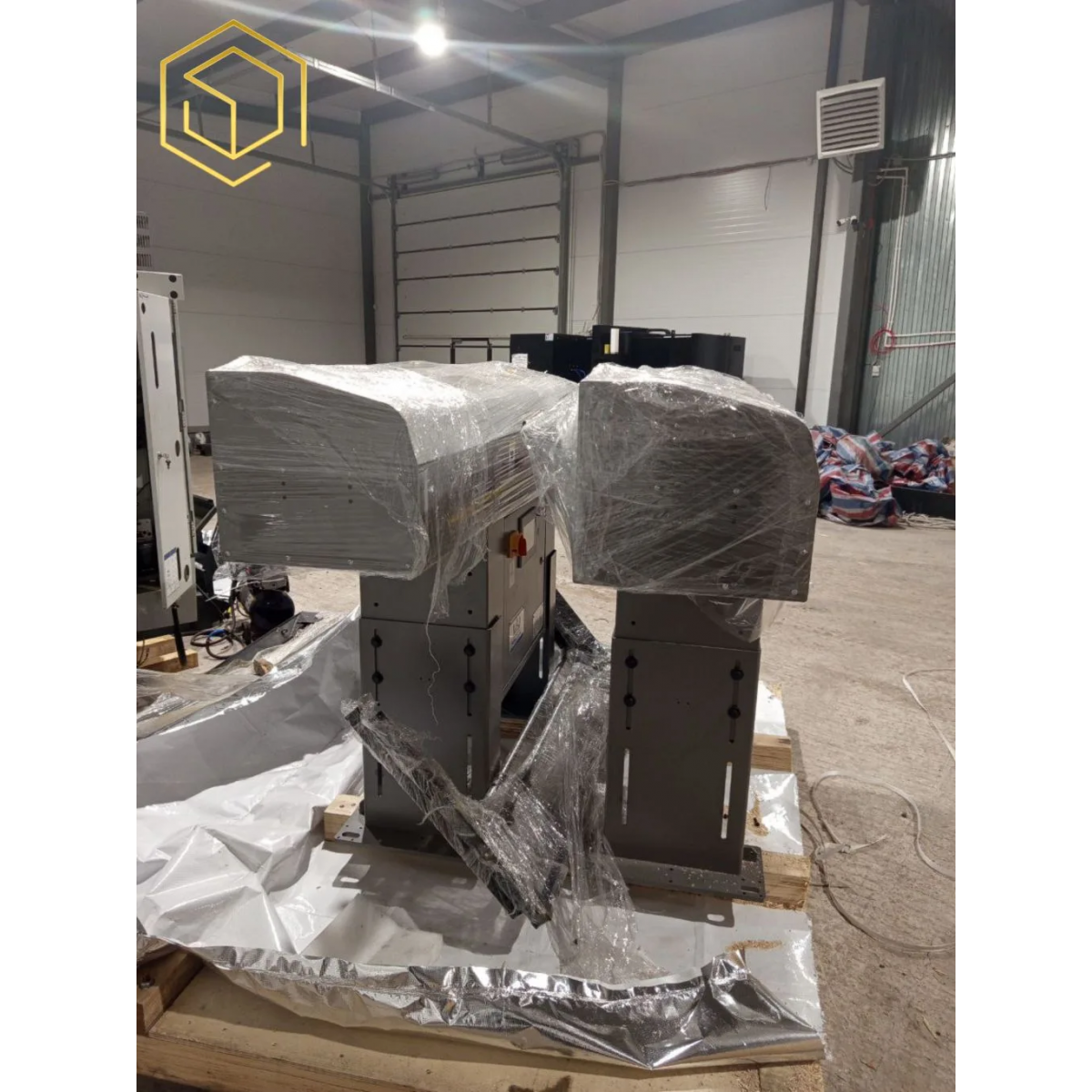

• барфидер $65\times 1500$ мм;

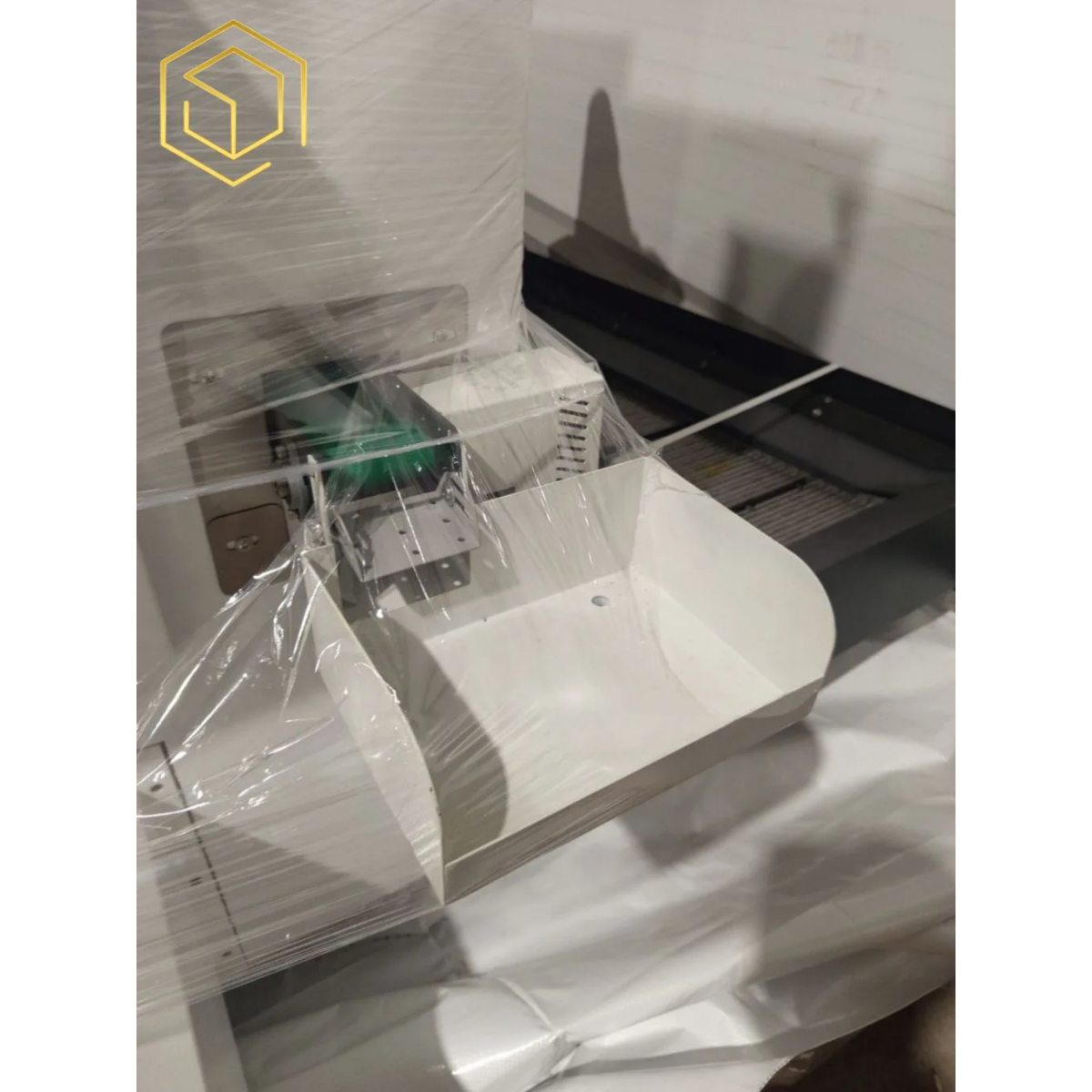

• уловитель деталей;

• моторизированная рука для наладки инструмента Renishaw HPMA8;

• инструкция, паспорт, акт точности;

• инструментальный блок наружной обработки 25×25 (6 шт.);

• блок радиального приводного инструмента (90° — 1 шт.);

• блок осевого приводного инструмента (0° — 1 шт.);

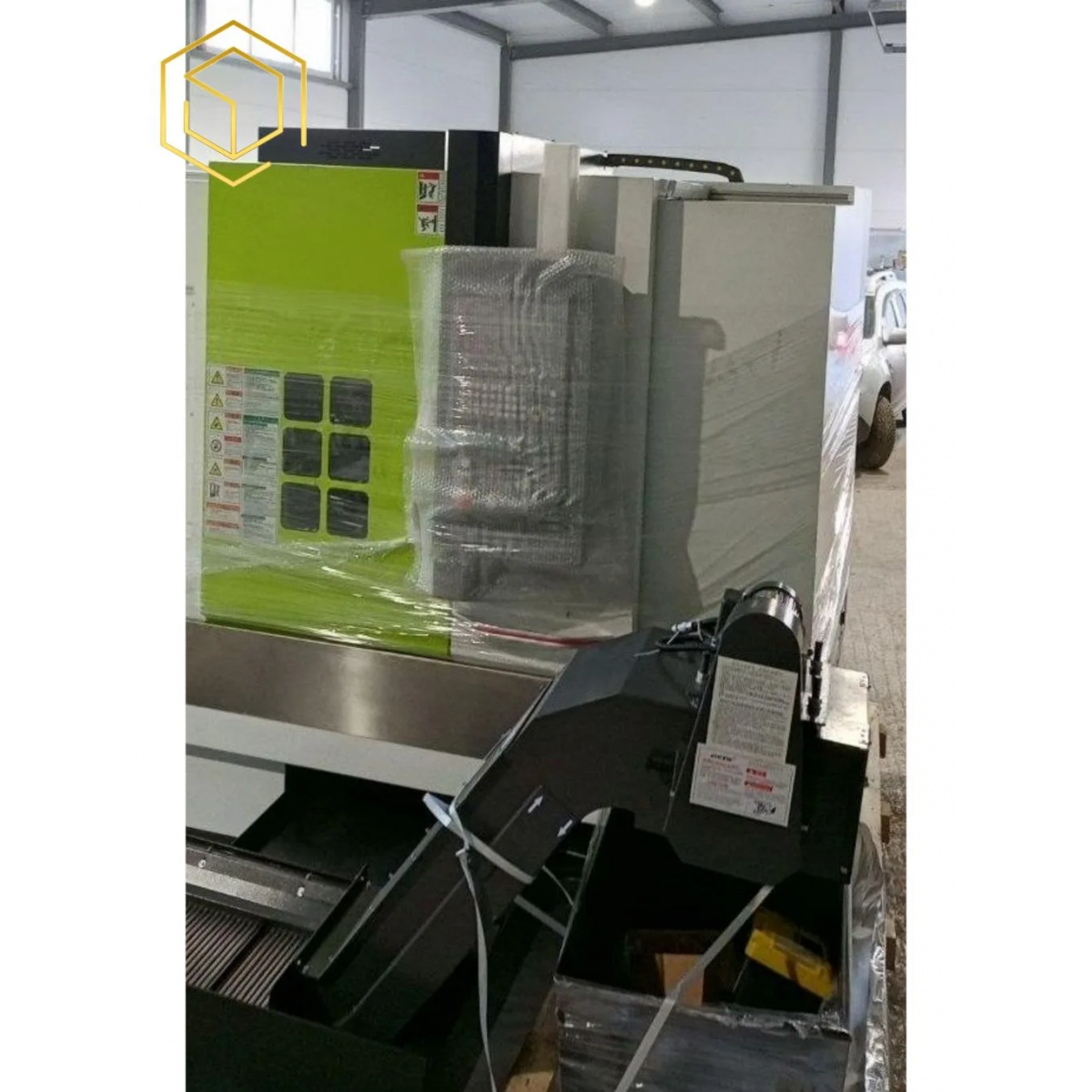

• цепной конвейер для стружки;

• тележка для стружки.
