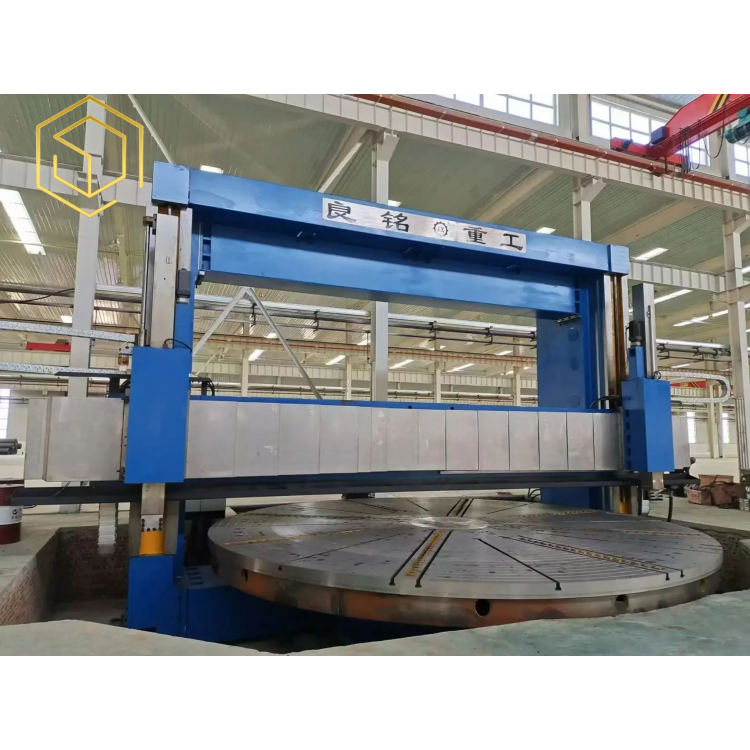

Технические параметры станка CK5280S×45/100
1. Основные параметры обработки
Максимальный диаметр резания заготовки: 8000 мм.
Максимальная высота заготовки: 4500 мм.
Максимальный вес заготовки: 100 т (100 000 кг).
2. Характеристики рабочего стола
Диаметр стола: 7200 мм.
Тип регулировки частоты вращения: двухскоростной бесступенчатый.
Диапазон частоты вращения стола: 0,16–16 об/мин.
Максимальный крутящий момент стола: 460 кН·м.
Диаметр основания стола: 4260 мм.
Поверхность направляющих стола: 3550 мм.
3. Параметры правого держателя инструмента (с ЧПУ FANUC)
Скорость быстрого перемещения: 2500 мм/мин.
Тип подачи: бесступенчатый.
Диапазон подачи: 0,1–500 мм/мин.
Горизонтальное перемещение: –20–4250 мм.
Вертикальный ход плунжера резцедержателя: 2500 мм.
Размер поперечного сечения плунжера: 320×320 мм.
Размеры сечения резцедержателя: 50×50 мм.
Максимальная сила резания: 80 кН.
4. Параметры левого программируемого держателя инструмента
Скорость быстрого перемещения: 2500 мм/мин.
Тип подачи: бесступенчатый.
Диапазон подачи: 1–500 мм/мин.
Горизонтальное перемещение: 20–4250 мм.
Вертикальный ход плунжера резцедержателя: 2500 мм.
Размер поперечного сечения плунжера: 320×320 мм.
Поперечное сечение резцедержателя: 50×50 мм.
Максимальное усилие резания: 70 кН.
5. Параметры поперечной балки
Ход поперечной балки: 4100 мм.
Поверхность направляющей траверсы: 1250 мм.
Скорость подъёма поперечной балки: 300 мм/мин.
Мощность двигателя для подъёма поперечной балки: 75 кВт.
6. Дополнительные конструктивные элементы
Поверхность направляющей колонны: 800 мм.
Мощность главного двигателя переменного тока (серво): 132 кВт.
7. Габаритные параметры и масса
Вес станка (приблизительно): 212 т.
Габаритные размеры станка (длина × ширина × высота): 17 200×9330×11 000 мм.
