Описание

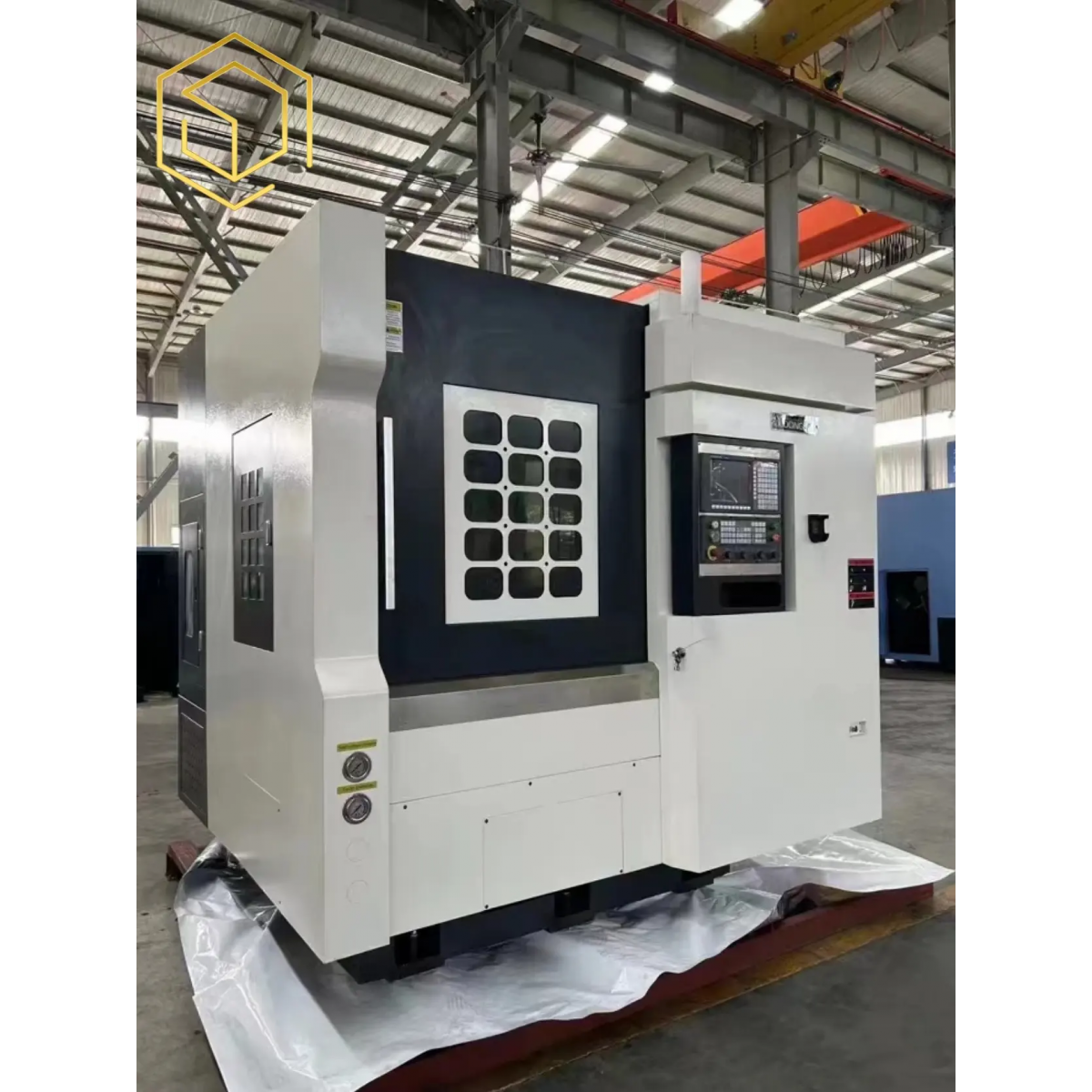

Спецификация вертикального токарного станка с ЧПУ VTC750
1. Возможности обработки
Максимальный диаметр обработки над станиной: 750 мм.
Максимальный диаметр обработки над суппортом: 650 мм.
2. Шпиндельный узел
Диапазон частот вращения шпинделя: 50–1000 об/мин.
Номинальный крутящий момент шпинделя: 715 Н·м.
Тип конуса шпинделя: A2‑11.
Трёхкулачковый гидравлический патрон: 530 мм.
Диаметр переднего подшипника шпинделя: 180 мм.
3. Оси перемещения (X/Z)
Ход по оси X: от –50 до 375 мм.
Ход по оси Z: 700 мм.
Скорость быстрого хода по оси X: 15 м/мин.
Скорость быстрого хода по оси Z: 12 м/мин.
4. Двигатели
Электродвигатель главного привода
(шпиндель, номинальный / 30‑минутный режим): 22–30 кВт.
Серводвигатель оси X: 2,4 кВт, 15 Н·м.
Серводвигатель оси Z: 2,4 кВт, 18 Н·м.
5. Револьверная головка
Базовая конфигурация: вертикальная 4‑позиционная.
Опциональная конфигурация: 8 позиций.
Максимальный крутящий момент на резцедержателе: 5000 Н·м.
Размер державки для круглого (радиального) инструмента: 32×32 мм.
Размер державки для расточного инструмента: 50 мм.
6. Точность обработки
Класс точности обработки: IT6–IT7.
Точность позиционирования по осям X/Z: 0,008 мм.
Повторяемость позиционирования по осям X/Z: 0,004 мм.
7. Габаритные параметры и масса
Габаритные размеры станка: 2200×2000×3000 мм (Д×Ш×В).
Масса станка: 7200 кг.
